現場操作終端：
現場操作終端采用高性能的ARM處理器，利用LED屏顯示，提供電氣輸入接口，完成信號的采集、顯示與發送。下圖顯示程序的處理流程。
1、采用工業網絡的無線免費頻段完成網絡通訊，網絡通訊延時短，采用避免碰撞的協議算法，確保傳輸數據的可靠性。
2、提供8路數字輸入通道，完成設備狀態信號的自動采集，同時提供其它電氣輸入方式完成用戶自定義狀態的輸入。
3、根據用戶預先設定的狀態規則，提供設備狀態互鎖，確保設備狀態輸入信號的唯一性與準確性。
4、區域范圍內設備故障報警，采用實時多任務處理機制完成設備故障的區域報警，并確保數據通訊與界面顯示的并發處理。


數據管理中心：
數據管理中心為一組服務器，完成設備狀態信息的采集、處理、顯示與共享等功能，是系統的核心處理部分。
1、數據管理中心終端為與現場終端為一對多關系，系統采用多線程技術實現數據的高速采集，確保操作終端發出命令1秒內服務器即響應，保證所有終端數據的實時性和準確性。
2、所有狀態重要性的判斷，為防止現場操作工誤操作，數據中心采用線性排隊技術確認所有狀態的重要性，對所有狀態做自適應的處理，確保狀態執行順序為先進先出。
3、為確?？蛻舳藢崟r瀏覽現場設備狀態信息，系統提供多類型的數據存儲功能。系統根據數據流業務類型，提供實時庫、歷史庫、統計庫與日志記錄等方式存儲數據。
4、數據管理中心根據預先設定的規則和客戶類型做數據判定，確保生產數據、狀態數據與統計數據的協同處理。設備故障信息通過界面顯示后，由通信模塊發送到指定維修工手機，并提供報警呼叫功能，確保設備故障發生10秒內，維修工獲得到設備的序號與故障明細。
數據管理中心通過獲取庫房原材料庫的元件信息，結合設備的維修狀 態，自動生成機臺維修費用報表，并按月自動結算設備費用。
數據管理中心根據設備的待料狀態、換工裝狀態與運行狀態，自動統計設備的運行效率與生產節拍，為改善工藝提供數據依據。

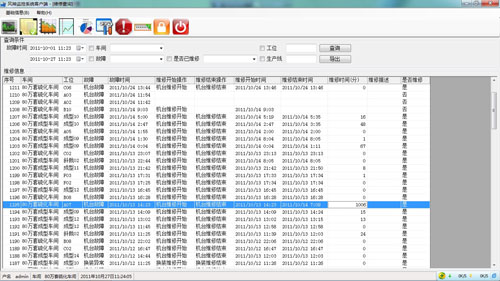

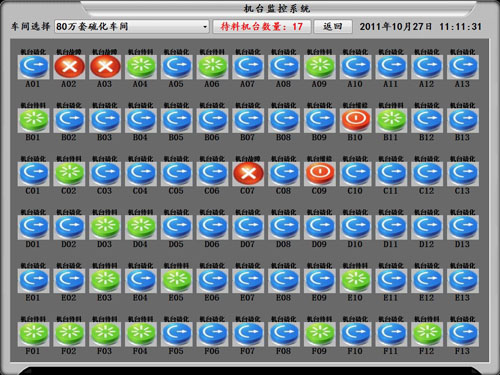

5、數據管理中心采用大型數據庫存儲設備狀態數據，利用高性能的存儲過程完成數據的大容量檢索，在網絡內所有工作站都可以實時瀏覽設備數據，設備實際狀態與顯示時間相差間隔小于3秒，歷史數據與統計數據的查詢也可快速完成。
 數據管理中心根據企業ERP系統的數據要求，自動生成數據報表，按照設定的時間間隔上傳到指定的FTP目錄，完成企業信息的交互。
